Brust- und Rückenschleifen
KHB 300

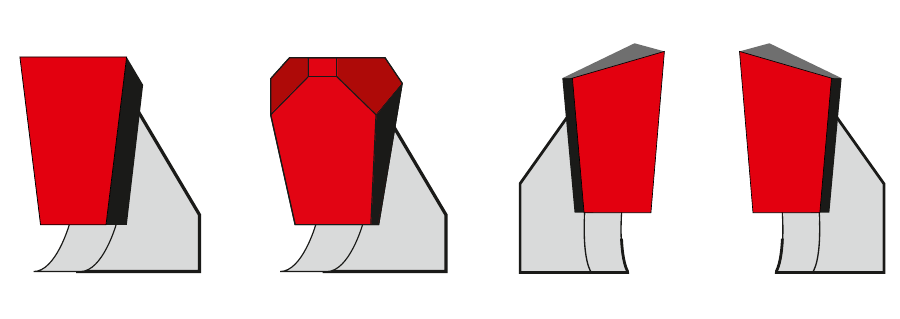

- Zahngeometrie
- frei programmierbar
- Zahnteilung
- 8* - 120* mm (*je nach Blattparameter)
- Zahnhöhe
- bis 40 mm
- Blattstärke
- bis 8 mm
Beschreibung
Die KHB 300 ist eine hochentwickelte Schärfmaschine für HM-Kreissägeblätter, die mit einem standardmässig integrierten Messtaster ausgestattet ist. Dieser erfasst automatisch alle relevanten Parameter wie Schnittbreite, Stammblattdicke und Spanwinkel, wodurch eine exakte Bearbeitung und hohe Präzision gewährleistet wird. Ein weiteres Highlight der KHB 300 ist die automatische Bestimmung des Werkzeugnullpunkts durch das Antasten der Schleifscheibe am Sägezahn. Diese Funktion sorgt für eine präzise Positionierung und reduziert Fehlerquellen, was die Effizienz und Qualität des Schärfprozesses erhöht. Zudem ist die KHB 300 für die Integration eines ABB-Industrieroboters vorbereitet. Dies ermöglicht eine automatisierte Produktion, steigert die Effizienz und verringert den manuellen Arbeitsaufwand. Die KHB 300 bietet Unternehmen somit eine zukunftssichere, präzise und effiziente Lösung für die Schärfung von Kreissägeblättern und ist ideal für eine vollautomatisierte Produktion.
Highlights
- Das platzsparende Maschinenkonzept ermöglicht eine hervorragende Bedienbarkeit.
- Leichter Zugang für Wartungsarbeiten an Schaltschrank, Kühlmittelpumpe, Pneumatik und Löscheinrichtung.
- Schnelles und sicheres Programmieren und Einstellen der Kreissägen-Parameter.
- "LINUX Debian 10"-Steuerung mit Multicore-Prozessor für hohe Rechenleistung und Effizienz.
- Jede Zahngeometrie, einschliesslich Fasen- und Schrägschliffwinkel, wird in nur einer Einstellung geschliffen.
- Reparaturzahnerkennung mittels Messtaster für präzise Fehlererkennung.
- Messprotokoll für Schnittwinkel, Freiwinkel, Schrägschliff Zahnrücken und Überstände zur Qualitätssicherung.
- Nach dem Schleifprozess wird der Rundlauf am Umfang gemessen und protokolliert, um höchste Präzision sicherzustellen.
- Sämtliche Achsen sind mit hochfesten Rollenlinearführungen ausgestattet, was für eine lange Lebensdauer sorgt.
- Vorbereitung für die Integration eines vollautomatischen Beladesystems (Roboter) für eine vollständige Automatisierung.
Optionen
- B-Achse: automatische Blattwegstellung für Bundsägen
- Zentrierungen/Zentrierringe für Kreissägen
- Klimatisierung des Elektronikschrankes
- Anschlüsse und Vorbereitung für eine externe Kühlmittel Reinigungsanlage
- Vollautomatisches Handling- und Beladesystem (Roboter)
