Brust- und Rückenschleifen
KHB 200
- Zahngeometrie
- frei programmierbar
- Zahnteilung
- 8*-120* mm (*je nach Blattparameter)
- Zahnhöhe
- bis 40 mm
- Blattstärke
- bis 8 mm
Beschreibung
Der standardmässig integrierte Messtaster nimmt alle relevanten Parameter wie Schnittbreite, Stammblattdicke und Spanwinkel auf. Der Werkzeugnullpunkt kann automatisch durch Antasten der Schleifscheibe am Sägezahn ermittelt werden.
Highlights
- Das platzsparende Maschinenkonzept erlaubt eine hervorragende Bedienbarkeit.
- Leichter Zugang für Wartungsarbeiten an Schaltschrank, Kühlmittelpumpe, Pneumatik und Löscheinrichtung
- Schnelles und sicheres Programmieren und Einstellen der Kreissägen-Parameter.
- "LINUX Debian 10"-Steuerung mit Multicore-Prozessor

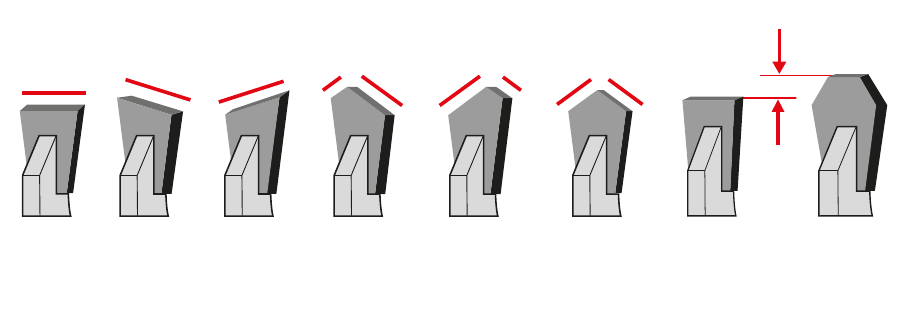

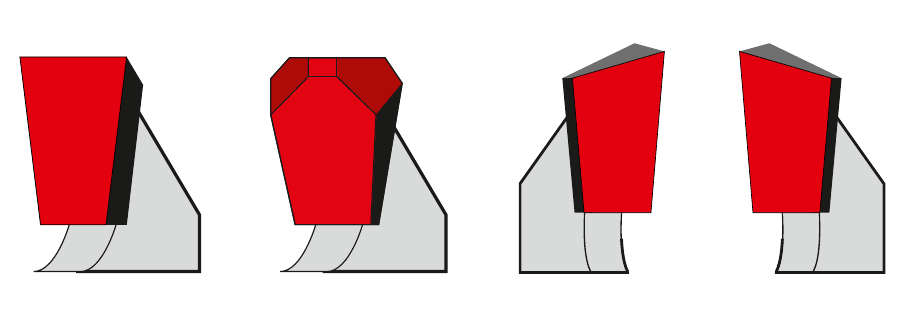

- Jede Zahngeometrie, inkl. Fasen- und Schrägschliffwinkel, wird in nur einer Einstellung geschliffen
- Reparaturzahnerkennung mittels Messtaster
- Messprotokoll für Schnittwinkel, Freiwinkel, Schrägschliff Zahnrücken und Überstände
- Nach dem Schleifprozess wird der Rundlauf am Umfang gemessen und protokolliert
- Sämtliche Achsen sind mit hochfesten Rollenlinearführungen ausgerüstet
Optionen
- Automatische Sägeblattpositionierung (pneumatisch oder CNC)
- Schleifnebelabsaugung
- Ausrüstung für Ölbearbeitung mit CO2-Brandschutzeinrichtung
- Einrichtung für die Schleifscheibenkompensation
- Variozahn-Einrichtung
- Automatisches Antasten am Hartmetall-Sägezahn
- Optische Signaleinrichtung zur Prozessstatus-Erkennung (Signallampe)
- Klimatisierung des Elektronikschrankes
- Automatische Zentralschmierung
- Anschlüsse und Vorbereitung für eine externe Kühlmittel Reinigungsanlage
- Zentrierungen/Zentrierringe für Kreissägen
Anwendungen
