Profilschleifen

GNP 100

Vollautomatische Profilschleifmaschine für Gattersägen, gesteuert mit 2 CNC-Achsen

Zahnform
frei programmierbar
Zahnteilung
5 - 60 mm
Zahnhöhe
bis 30 mm
Spanwinkel
0° - 25°
Angebot anfragenDatenblatt (PDF)
GNP 100

Beschreibung

Vollautomatische Profilschärfmaschine für Gattersägen gesteuert mit 2 CNC- Achsen, in Nassschliffausführung. Die platzsparende GNP 100 setzt neue Massstäbe beim Schleifen von Gattersägeblätter. Mittels Körperschallsensor und der W-Achse können die Nullpunkte automatisch ermittelt werden. Der Sägenhals kann programmiert und automatisch bearbeitet werden.

Highlights

  • Höchste Schleifpräzision ohne Einschränkungen
  • Pneumatische Sägeblattklemmung auf der ganzen Sägeblattlänge
  • Präzisions-Spindelhöhenverstellung für die Sägenbreite
  • Vollraumabdeckung mit intensiver Wasserkühlung
  • Zahnform CNC gesteuert über W- + Y-Achsen
  • „LINUX Debian 10“ Steuerung mit Multicore-Prozessor
  • Antrieb mittels Servomotoren
  • Einsatz von Rollenlinearführungen für die CNC-Achsen (steiferer Maschinenbau und maximierte Lebensdauer)
  • Umfangreiche Schleifprogramme
  • Automatisches Antasten der Schleifscheibe am Sägezahn
  • Zahnformen über Steuerung abrufbar (Standard-Speicherplatz für 99.999 Zahnformen)

Anwendungen

Schleifen von Standardzahnformen Schleifen von variablen Zahnformen
Schleifen von Standardzahnformen Schleifen von variablen Zahnformen

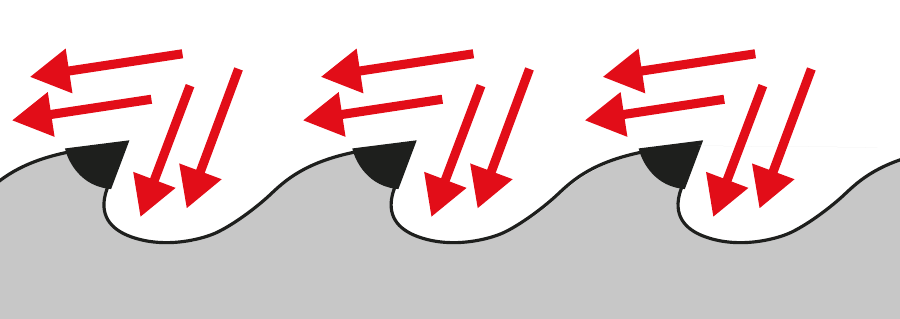

Alternierendes Schleifen an der Zahnbrust und am Zahnrücken
Alternierendes Schleifen an der Zahnbrust und am Zahnrücken

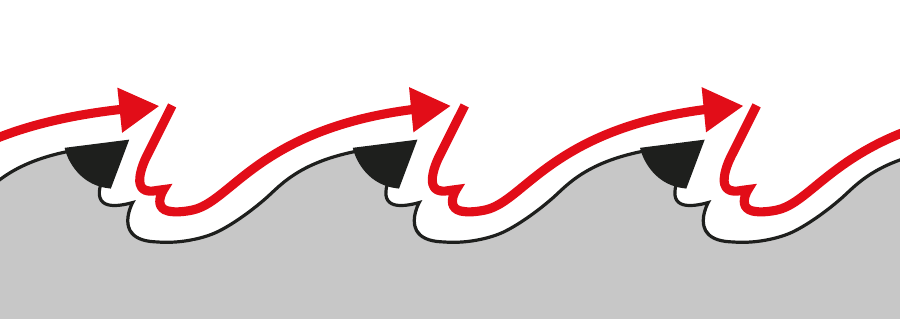

Schleifen des Winterzahnes
Schleifen des Winterzahnes

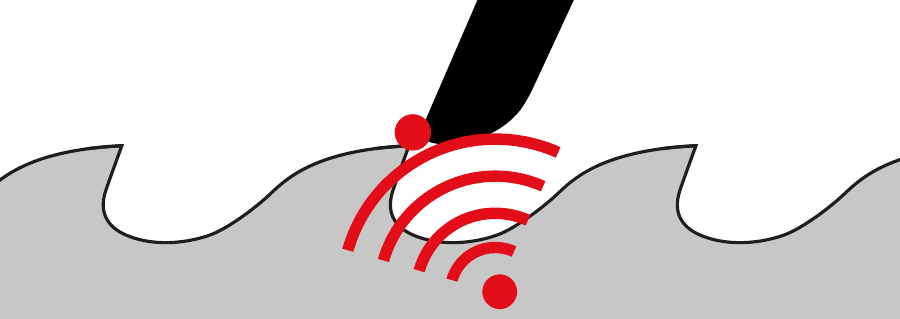

Automatisches Antasten des Werkzeugnullpunkte mit Akustiksensor
Automatisches Antasten des Werkzeugnullpunkte mit Akustiksensor
