Profilschleifen

BNP 100

Vollautomatische Profilschleifmaschine für Bandsägen, gesteuert mit 2 CNC-Achsen

Zahnform
frei programmierbar
Zahnteilung
10 - 100 mm
Zahnhöhe
bis 30 mm
Spanwinkel
0° - 35°
Angebot anfragenDatenblatt (PDF)
BNP 100

Beschreibung

Dank des innovativen Bedienkonzepts, des grossen Schleifscheibendurchmessers und leistungsstarker Servoantriebe bietet unsere Schärfmaschine für Bandsägen höchste Präzision und Effizienz. Der optionale Fernwartungszugriff ermöglicht es zudem, die Maschine jederzeit zu überwachen und bei Bedarf schnell zu optimieren. Diese Kombination aus fortschrittlicher Technologie und Benutzerfreundlichkeit garantiert eine maximale Leistungsfähigkeit und stellt sicher, dass Ihre Bandsägen stets in bester Form bleiben.

Highlights

  • Vollraumabdeckung mit intensiver Wasserkühlung für eine effiziente Kühlung während des Schleifprozesses.
  • Servomotoren für einen präzisen und leistungsstarken Antrieb der Maschine.
  • Rollenlinearführungen für eine steifere Maschinenkonstruktion und eine signifikant erhöhte Lebensdauer.
  • Elektrische, zentrale Blatt-Höhenverstellung für eine einfache und präzise Anpassung der Sägeblattdicke.
  • CNC-gesteuerte Zahnformen über X- und Y-Achse für exakte Schleifergebnisse und flexibles Bearbeiten verschiedener Zahngeometrien.
  • Zahnformen sind über die Steuerung abrufbar – Standard-Speicherplatz für bis zu 99.999 Zahnformen.
  • Wahlweise metrisches oder angloamerikanisches Maßsystem (mm oder Zoll) für maximale Flexibilität.
  • Farbiger Touchscreen-Bildschirm für eine benutzerfreundliche Bedienung und einfache Steuerung der Maschine.
  • Pneumatische Sägeblattklemmung für eine sichere und stabile Fixierung des Sägeblatts während des Schleifens.
  • Korundschleifscheibe Ø 350 / 10 x 32 mm für effizientes Schleifen und lange Standzeiten.
  • Inklusive 1 Satz Werkzeuge und 1 Reinigungsset für eine umfassende Nutzung und Wartung der Maschine.

Optionen

  • CNC gesteuerte Abziehvorrichtung
  • Elektrisch gesteuerte Schnittwinkelverstellung
  • Schleifnebelabsaugung
  • Öl-Kühlung mit Brandschutzeinrichtung und Luftreiniger
  • Sägeblatt-Auflagen, Einzelständer, Hilfsvorschub, Beladesystem für Bandsägen
  • Einrichtung für doppelverzahnte Bandsägen
  • diverse Schleifprogramme (Varioverzahnung, Hoch/Tief, 4 Schleifgeschwindigkeiten)
  • Zahnformenprogramm „Tooth Shape Studio 3.0“
  • Fernwartung

Anwendungen

Schleifen von Standardzahnformen
Schleifen von Standardzahnformen

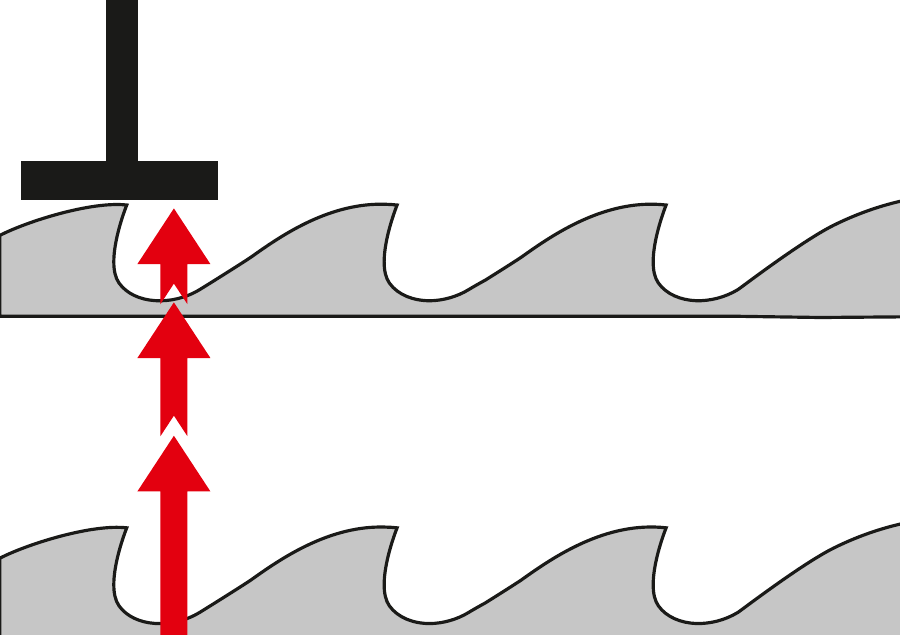

Variable Höhenmessung mit Analog-Sensor
Variable Höhenmessung mit Analog-Sensor

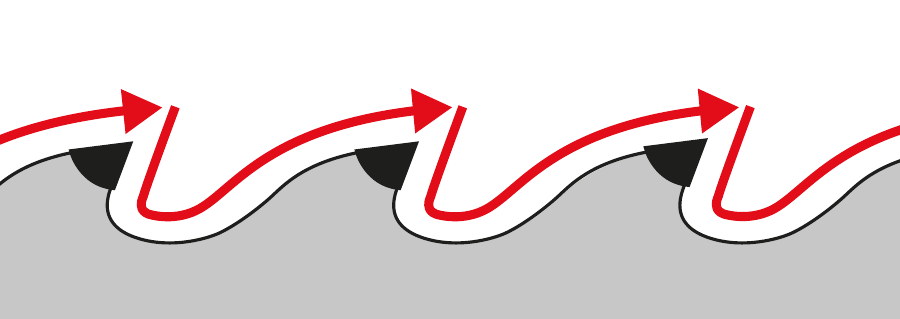

Schleifen von konstanten und / oder variablen Zahnteilungen und -formen
Schleifen von konstanten und / oder variablen Zahnteilungen und -formen
Schleifen des Winterzahnes
Schleifen des Winterzahnes
