Profilschleifen

BNP 300

Vollautomatische Profilschärfmaschine für Bandsägen, gesteuert mit 5 CNC-Achsen

Zahnform
frei programmierbar
Zahnteilung
10 - 100 mm
Zahnhöhe
bis 30 mm
Spanwinkel
0° - 35°
Angebot anfragenDatenblatt (PDF)
BNP 300

Beschreibung

Die BNP 300 erfüllt alle Anforderungen bei der Bearbeitung von stellit- und hartmetallbestückten Bandsägen. Sie überzeugt durch eine hohe Präzision und eine lange Lebensdauer. Vor- und Nachschneidezähne mit Zahn-Höhendifferenz und 45° Anfasung können in einem einzigen Durchgang geschliffen werden, was den Prozess effizient und zeitsparend gestaltet.

Highlights

  • Profilschleifen von unbestückten sowie stellitbestückten Bandsägen
    • mittels CNC-Achsen „X“ & „Y“ (mehrere Komplett-Umgänge der Bandsäge)
    • mittels CNC-Achsen „W“ & „Y“ (Schleifen des stehend-positionierten Sägezahnes)
    • Brust/Rücken-Schleifen von stellit- & hartmetallbestückten Bandsägen
      • mittels CNC-Achsen „W“ & „Y“ (Schleifen am stehenden Zahn)
      • Anfasen und Schrägschleifen des Zahnrückens mittels CNC-Achse "U" (für Vor- & Nachschneidezähne mit Zahnhöhendifferenz oder 45° Anfasung)
      • Automatisches Einrichten der Säge
        • Positionieren der Säge zur Werkstück-Schleifposition (automatisch)
        • Positionieren der Säge zur Werkstück-Wechselposition (automatisch)
        • Automatische Erkennung der Zahngruppe und Vermessung der Zahnteilung
        • Automatisches Antasten der Schleifscheibe am Sägezahn
        • Automatisches Zahnform-Abtasten „Tooth Tracing System - TTS“

Anwendungen

Schleifen von Standardzahnformen Schleifen von variablen Zahnformen
Schleifen von Standardzahnformen Schleifen von variablen Zahnformen
Alternierendes Schleifen an der Zahnbrust und am Zahnrücken
Alternierendes Schleifen an der Zahnbrust und am Zahnrücken
Schleifen des Winterzahnes
Schleifen des Winterzahnes
Automatisches Antasten des Werkzeugnullpunkte mit Akustiksensor
Automatisches Antasten des Werkzeugnullpunkte mit Akustiksensor
Automatisches Einrichten der Säge
Automatisches Einrichten der Säge
Automatisches Zahnform-Abtasten "Tooth Tracing System"
Automatisches Zahnform-Abtasten "Tooth Tracing System"

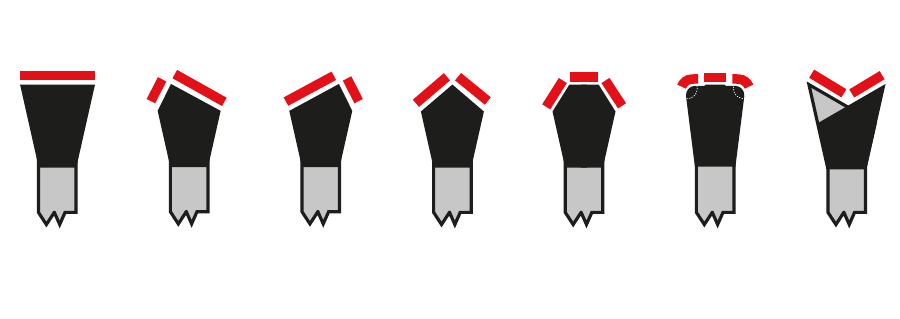

v.l.n. r.:
v.l.n. r.:
