Stellitieren und Stauchen

BAS 100

Stauchmaschine für Band- und Gattersägen, automatisch hydraulisch gesteuert

Zahnteilung
18 - 76 mm
Zahnhöhe
ab 10 mm
Freiwinkel
5° - 28°
Spanwinkel
5° - 35°
Angebot anfragenDatenblatt (PDF)
BAS 100

Beschreibung

Das Stauchen der Sägezähne ist neben dem Schränken eine weitere Methode, um das Freischneiden der Säge beim Zerspanen sicherzustellen. Beim Stauchvorgang wird ein Stauchbolzen vor dem Sägezahn positioniert, während der Zahn gegen einen Amboss gehalten wird. Durch die Drehung des exzentrischen Stauchbolzens wird das Sägeblattmaterial in Richtung der Zahnspitze verschoben. Sobald der Stauchvorgang abgeschlossen ist, kehrt der Stauchbolzen automatisch in seine ursprüngliche Position zurück.

Highlights

  • Robuste, langlebige Stauch- und Egalisiermaschine für Band- und Gattersägen. Eine zentrale Sägeblatt-Höhenverstellung ist in der Grundmaschine enthalten
  • Stauchen und Egalisieren erfolgt automatisch in einem Arbeitsgang, dies führt zu kurzen Bearbeitungszeiten und gewährleistet höchste Präzision
  • Die ganzen Arbeitsabläufe sind hydraulisch gesteuert
  • Der Blattvorschub erfolgt durch den Stauchbolzen, was eine genaue Positionierung des Sägezahnes gewährleistet
  • Der gleiche Zahn kann in einem Durchgang einmal oder zweimal gestaucht und zusätzlich egalisiert werden
  • Durch das Stauchen wird die Zahnspitze des Sägezahnes verdichtet, dadurch erzielt man eine bessere Standzeit.
  • Der Stauchbolzen ist beidseitig gelagert und kann axial verschoben werden. Er kann auf 10 verschiedenen Positionen benutzt werden
  • Der Frei- und Spanwinkel, die egalisierte Stauchbreite sowie die Zahnteilung lassen sich schnell nach Skalen einstellen, ohne dass Konstruktionsteile gewechselt werden müssen

Optionen

  • Einrichtung für variable Zahnteilungen
  • Automatische Schmiereinheit
  • Einrichtung für doppelverzahnte Bandsägen
  • Beladevorrichtung

Anwendungen

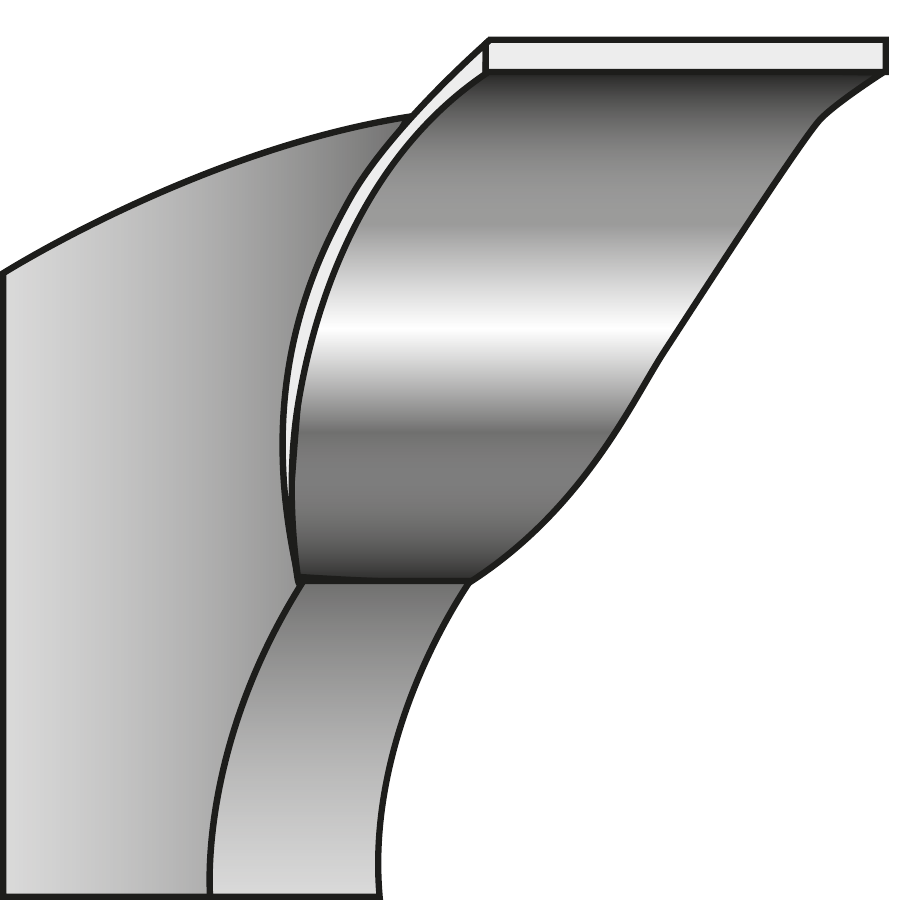

Gestauchter Zahn
Gestauchter Zahn

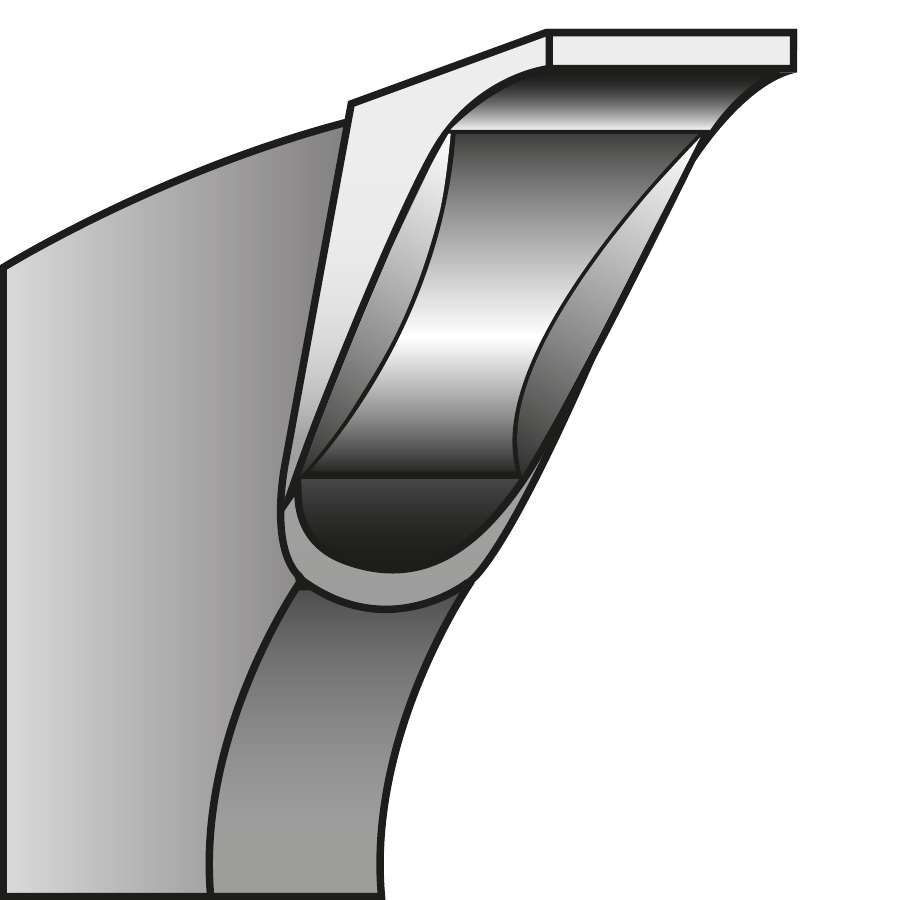

Gestauchter Zahn egalisiert
Gestauchter Zahn egalisiert

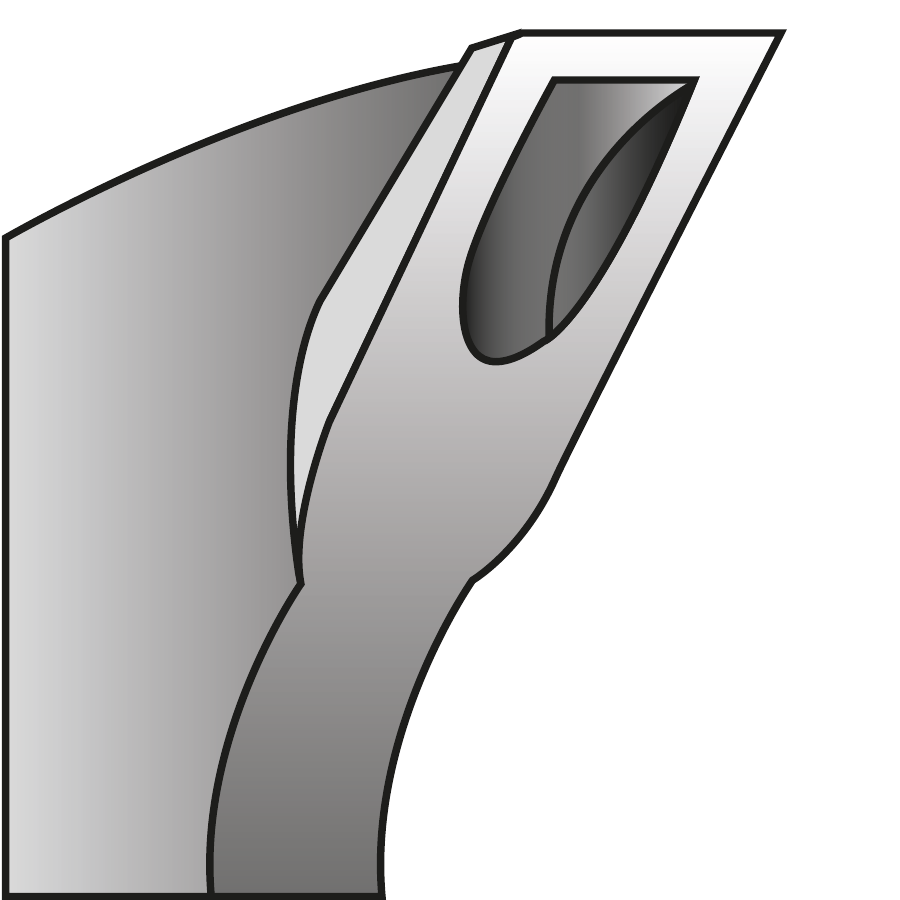

Gestauchter Zahn egalisiert und geschliffen
Gestauchter Zahn egalisiert und geschliffen
